概述

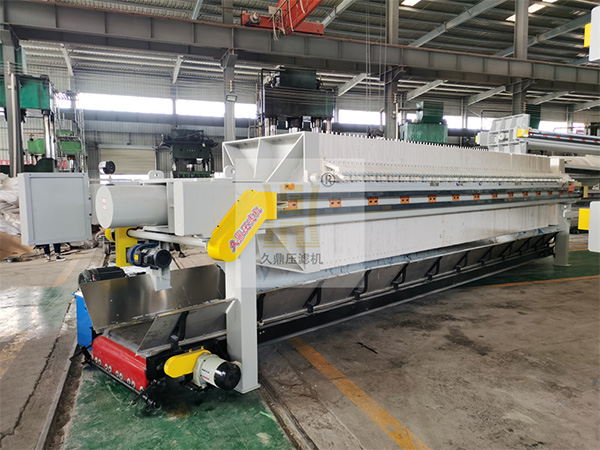

高效精煤壓濾機是一種間歇式的加壓過濾設備， 用于精煤過濾、 過濾效果好， 濾餅含水率低。 整機具有自動化程度高，生產能力大， 能夠在高壓力下操作， 濾餅中含液率低， 單位產量高， 占地面積小等特點， 可廣泛用于洗煤廠精煤過濾。

按照排液形式可分為明流、 暗流型， 自動系列高效精煤壓濾機采用機、電、液一體化設計制造、 能夠實現自動壓緊、 過濾、穿流、 壓榨、 松開、 拉板等過程。

結構及工作原理：

精煤壓濾機主要由以下五大部分組成： 機架部分、 過濾部分、自動拉板部分、 液壓部分、 電氣部分。

（1） 機架部分： 機架構成壓濾機的基礎， 用以支撐過濾機構、 連接其它部件。 它主要由止推板、 壓緊板、 油缸和主梁組成。壓濾機工作時， 油缸體內的活塞桿推動壓緊板， 將位于壓濾機和止推板之間的濾板和過濾介質（濾布） 壓緊， 以保證帶有工作壓力的被過濾物料（料漿） 在濾室內進行加壓過濾。

（2） 過濾部分： 是由安一定次序排列在主梁上的濾板和夾在濾板之間的過濾介質（濾布） 組成， 形成一個個過濾單元（濾室）在濾室內進行加壓過濾。

（3） 自動拉板部分： 由液壓馬達、 拉板機構及鏈條組成、 夜壓馬達帶動鏈條驅動拉板器運動， 將濾板逐一拉開， 整個過程由微機進行控制。

（4）  液壓部分： 是壓濾機的動力裝置， 主要由液壓站和油缸組成。

（5）  電氣部分： 它是整個系統的控制中心。
